Kit de développement de capteurs (SDK)

Un moyen efficace de tester et d’intégrer le ION Science photoionisation detection sensors dans n’importe quelle application.

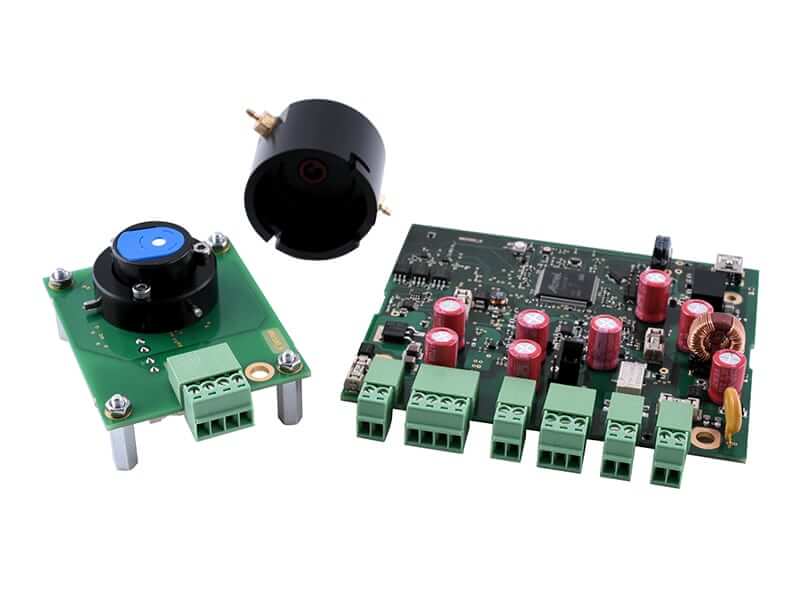

Le kit de développement de capteurs (SDK) est composé de deux cartes de circuits imprimés (PCB), d’un PCB de capteur et d’un PCB d’intégration avec une hotte de distribution de gaz.

Renseignez-vous maintenantTélécharger la brochure

Caractéristiques

Carte PCB du capteur – La carte du capteur agit comme une carte de dérivation du capteur permettant aux utilisateurs d’insérer n’importe quel capteur de détection de photoionisation MiniPID et d’effectuer des tests de capteur de base. Il peut également être connecté à la carte d’intégration, ce qui facilite l’ajout de capteurs PID pour n’importe quelle application.

PCB d’intégration – La carte d’intégration permet de traiter le signal, d’enregistrer des données et des communications avec les sorties 4-20 mA et Modbus standard de l’industrie.Configuration possible pour activer un relais à une concentration donnée de COV. La carte d’intégration est configurée grâce à une simple application PC.

Principales caractéristiques

  • Entrée et sortie 4- 20 mA
  • Communication Modbus
  • Diagraphie des données
  • 12 mois de garantie

Principales caractéristiques

  • Étalonnage simple du capteur
  • Logiciel de configuration compatible MS Windows
  • Hotte à gaz à fermeture à baïonnette
  • Fourniture d’échantillon facile

Spécifications techniques du kit de développement de capteurs

Circuit imprimé du capteur Dimensions en mm

Dimensions en mm 50 (L) x 62 (P) x 4 (H) Sortie
Output Analogique 0 à la tension du rail
Tension d’entrée 5 Vdc ± 0.5 V
Température de fonctionnement – 20 °C to + 60 °C
Résistant à l’humidité 0 to 99% RH non condensing
Période de garantie 12 mois

Intégration PCB Dimensions en mm

Dimensions en mm 99 (W) x 85 (D) x 20.5 (H)
sorties Modbus RS485
Relay (250 VAC / 2A 4 – 20 mA outputs
Tension d’entrée 12 to 30 Vdc ± 0.5 V
Température de fonctionnement >98 % up to 100 ppm
88 % at 1000 ppm
75 % at 4000 ppm
Résistant à l’humidité – 20 °C to + 60 °C
Période de garantie 12 mois

Hotte de refoulement de gaz Dimensions en mm

Dimensions en mm Hauteur totale avec PCB 40 mm
Raccord de tuyauterie 1/16″ boulon de scellement OD ajusté 1/16″ @ identifiant / 1/8 @ OD tuyau Viton recommandé
Système de joint Viton
Pression de gaz max <300 mBar

Téléchargeaments

Pour plus d’informations, veuillez consulter les documents ci-dessous.

Brochure

Fichier .STEP du capteur

Logiciel

Manuel
